레벨센서 (높이측정)

레벨센서는 실시간으로 물/얼음/눈/적설량/곡물(밀가루, 쌀, 콩 등)의 높이 및 여부를 측정하여 객체의 소비량 및 잔여량을 확인할 수 있는 시스템입니다.

  • 크래카 레벨센서는 실시간으로 객체의 여부, 높이, 잔여량, 소비량 등을 모니터링이 가능한 시스템입니다. 객체의 양이 넘치거나 부족한 문제들을 센서를 통해 빠르게 파악이 가능하며 조취를 취할 수 있습니다.
  • 레이더 센서는 외부환경에 영향을 받지 않기 때문에 야외에 있는 물탱크와 같이 직접적으로 날씨, 온습도에 노출되더라도 정확하게 물의 높이를 측정할 수 있습니다.
  • 레벨센서를 통해 수집된 데이터를 통해 역류의 문제, 해결책, 장기계획 등을 세우는데 유용합니다.
  1. 1 24시간 사용 : 24시간(주/야간) 자동으로 물의 높이를 측정하여 물이 넘치거나, 부족한 상황을 즉각적으로 파악할 수 있습니다.
  2. 2 예산 절감 : 하수처리, 공장처리 등 인력비용이 많은 드는 시설에서 합리적으로 예산 절감을 할 수 있습니다.
  3. 3 온도 영향 X : 초음파, 적외선과 달리 레이더 센서는 온도, 환경의 영향을 받지 않아 실외에서도 정확도가 높습니다.
  4. 4 실외환경 O : 레이더 센서는 온도, 날씨 영향을 받지 않아 공장용수와 같이 야외에 물탱크가 있는 경우에도 사용이 적합합니다.

크래카만의 특징

  • 측정하려는 높이를 설정한 뒤 센서를 옆면에 부착하여 사용합니다. 물의 높이가 센서의 높이보다

    높다/낮다 만 알 수 있으며 정확한 물의 높이(m)는 측정하기 어렵습니다.

  • 크래카 레벨센서는 천장에 부착합니다. 센서는 전자파를 발사하며 반사되는 파와 이동시간 을 분석하여 물의 높이를 측정합니다.

    측정하려는 각 높이별 센서를 사용해야하는 기존센서 와 달리 크래카 레벨센서는 천장에서 실시간으로 물의 높이(m)를 정확하게 측정할 수 있습니다.

레벨센서 특징

V-PR100(60GHz Pulsed Radar Module)

V-PR100은 크래카 자사 RF 레이더형 수위감지 센서입니다.
주파수는 60GHz Pulsed Radar로 무게는 5g으로 매우 가벼우며 탐지범위는 10m 입니다.

  • 보통 전자파는 물에 반사가 잘 되지 않는 특성이 있어 초음파를 사용합니다.
  • 하지만 특정 주파수 60GHz의 전자파는 물에서도 반사가 잘 일어나는 특성이 있어 레이더센서로도 물의 높이를 정확하게 감지할 수 있습니다.
    ※ 데이터출력 RS232 시리얼 통신

Buy now

Parameter Min Typ Max Unit
Frequency 60.5 GHz
EIRP +10 dBm
Horizontal -3dB Beam Width 52 65 78 °
Vertical -3dB Beam Width 42 53 64 °
Digital interface URS-232 / BLE
Supply Voltage 5 V
Supply current 50 60 70 mA
Dimensions 35 x 50 x 8 m
Weight 5 g
Operating Temp -40 +85 ℃
Accuracy ±1 cm
Response Time 1 60 s
Detection distance 10 m
  1. 1정확한 높이 측정!
    가능

    센서는 전자파를 발사하며 반사되는 파와 이동시간을 분석합니다. 물의 높이가 낮다/높다 정도만 측정하며 정확한 높이 측정에 어려움이 있는 기존 센서와 달리

    정확히 물의 높이(m)를 측정 가능합니다.

  2. 2물에 직접 닿지 않는
    비접촉방식!

    물에 직접 닿는 접촉방식은 장시간 물에 노출되어 센서가 부식되기 쉬우며 오작동할 가능성이 높습니다. 반면 레이더 수위센서는 비접촉 방식으로

    물에 직접 닿지 않기 때문에 접촉방식보다 오류가 일어날 확률이 적습니다.

  3. 3날씨, 온도 영향을
    받지 않음!

    기존센서는 날씨( 눈, 바람, 안개, 바람, 먼지 등)와 온도, 습도에 영향을 받아 실외환경에서 오류율이 높습니다.

    반면에 레이더 센서는 날씨, 온ㆍ습도 영향을 받지 않아 외부 환경에서도 정확도 높게 물의 높이를
    측정 가능합니다.

활용분야

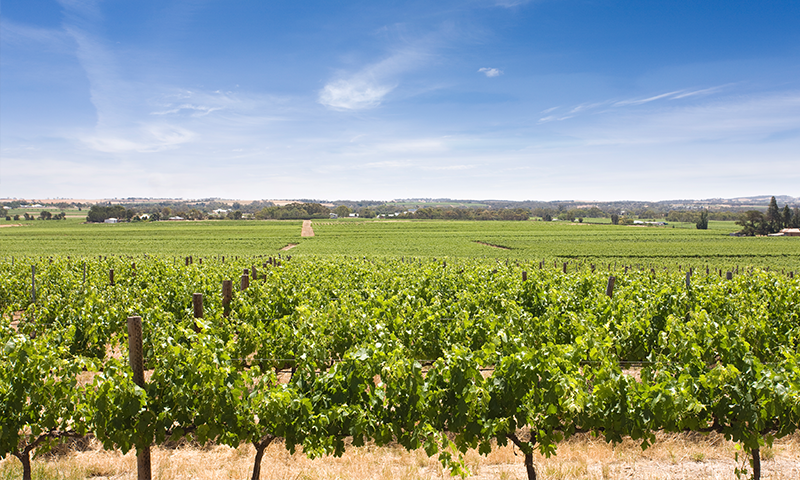

  • 농장·양식장

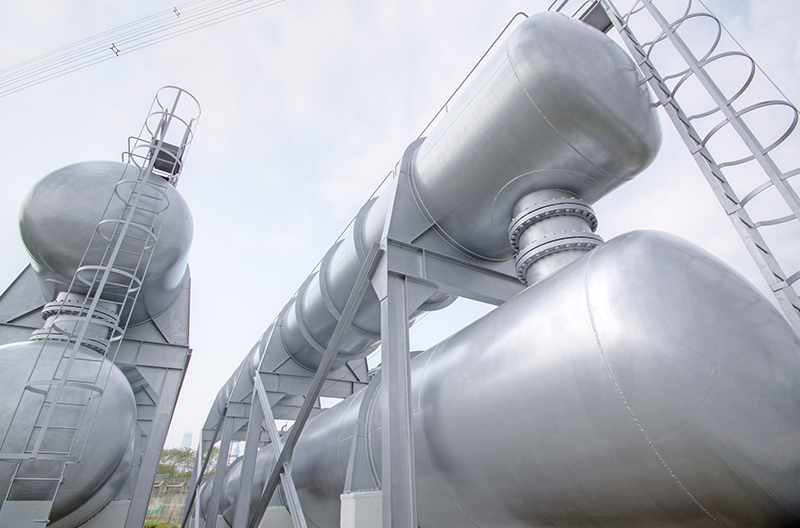

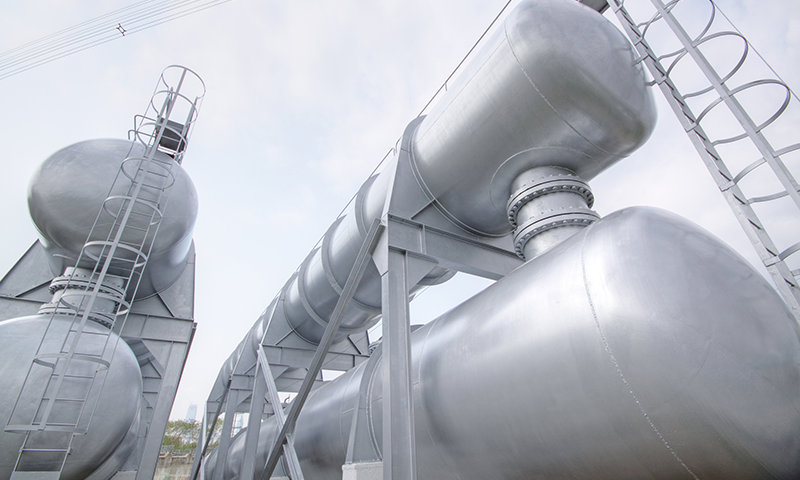

  • 공장·농장 물탱크

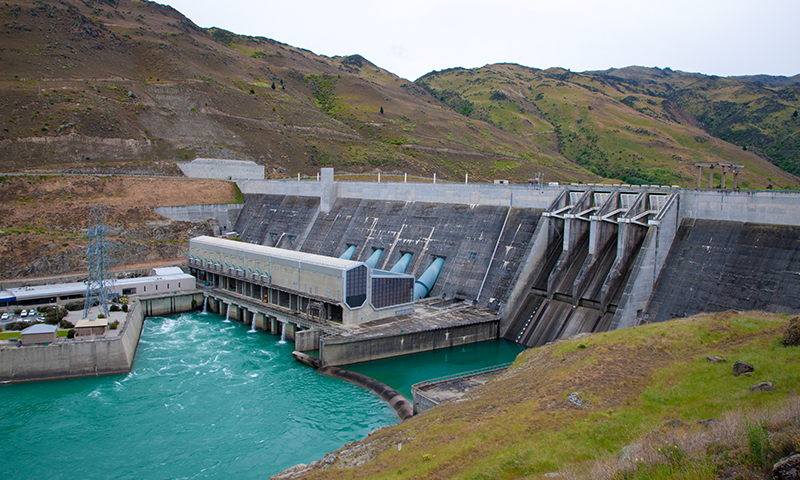

  • 하천·댐

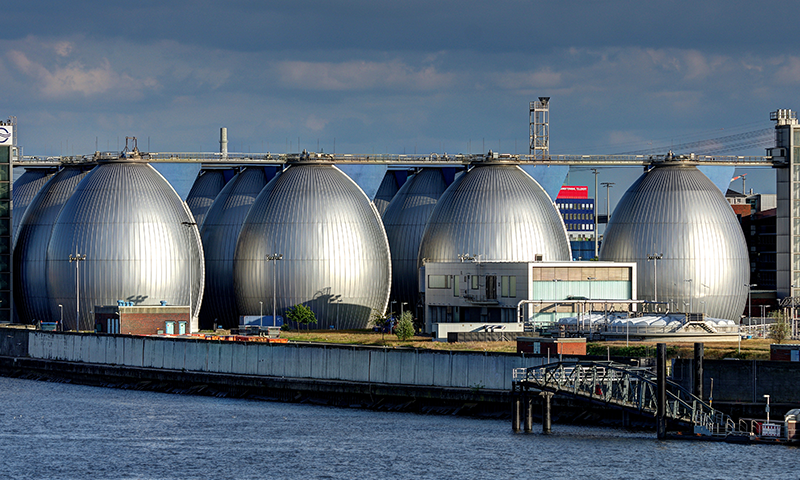

  • 하수처리장

  • 차량 침수 방지

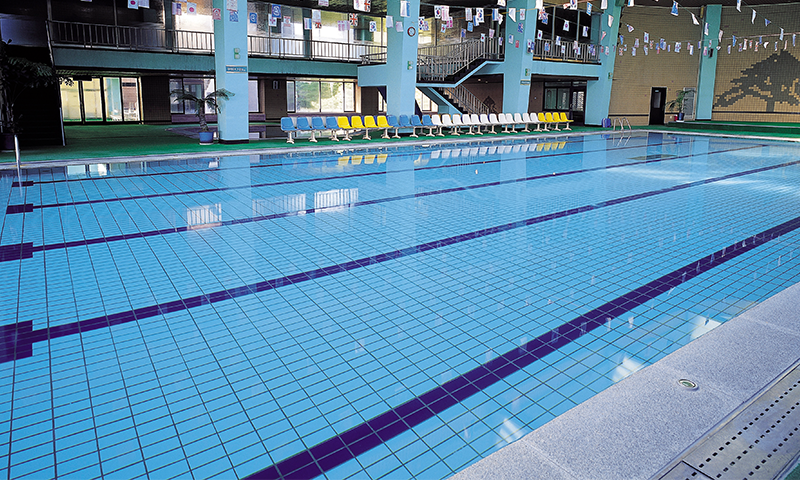

  • 수영장

농장 / 양식장 / 물탱크 / 하천 / 댐 / 하수처리장 / 수영장 / 차량 침수 방지 / 산업 & 공장 용수 / 곡물창고 / 사일로 등
