재실감지
-
재실감지 레이더 센서는 움직임을 감지하여
사람 존재 유무를 분석하는 시스템입니다.- 초음파, 적외선과 달리 레이더 센서는 온도/습도/비/눈/안개 등의 환경에 영향을 받지 않아 여름/겨울철/실외환경에서도 정확도가 높습니다.
- 타 재실감지 센서와 달리 V-PR100은 움직임이 없는 경우, 자동으로 호흡을 감지하여 움직임이 없는 경우에도 사람의 유무를 정확하게 감지합니다..
- 재실감지 센서는 출입이 빈번한 강의실/사무실/화장실/복도 등에 설치하여 조명 및 에어컨을 제어하여 에너지 절약 효과가 있습니다.
- 1 실시간 측정 : 24시간 1초 단위로 측정하여 저녁, 새벽 시간대에서도 활용 가능합니다.
- 2 비접촉, 위생적 : 세균과 바이러스를 대비한 비접촉 자동 센서로 전자파를 통해 무선으로 감지하기 때문에 편리함과 위생적입니다.
- 3 호흡감지 : 기존 재실감지는 움직임이 없는 경우, 손을 흔들어야 하는 번거로움에 반해, V-PR100은 움직임이 없어도 자동으로 호흡을 분석하여 정확도 높게 측정합니다.
-
4 예산절감 :
사람이 없으면 자동으로 에어컨, 조명, 형광등, 램프 등의 전원을 OFF하여 예산 절감 효과가 있습니다.
(제어 기기는 사용자의 요구에 따라 변경할 수 있습니다.)
재실감지 레이더 센서 특징
-
V-PR100(60GHz Pulsed Radar Module)
-
V-PR100은 크래카 자사 RF 레이더형 재실감지 센서입니다.
주파수는 60GHz Pulsed Radar로 무게는 5g으로 매우 가벼우며 탐지범위는 10m 입니다.
(측정 가능 거리: 0.5m ~ 10m)- 날씨변화(눈, 바람, 안개, 먼지 등)와 온도변화에 민감한 초음파, 적외선 센서와 달리 레이더 센서는 영향을 받지 않기 때문에 여름/겨울철/실외 환경에서도 오작동 확률이 적습니다.
- V-PR100 센서는 투과가 가능하여 벽 내부에 매립하여 시각적으로 센서가 보이지 않아 편안한 효과가 있습니다.
(단, 전도체 재질인 금속체인 철, 알루미늄 등과 액체인 물, 얼음 등은 레이더가 투과에 어려움이 있어 벽 내부 위치하기 어렵습니다.)
※ 데이터출력 RS232 시리얼 통신
Parameter | Min | Typ | Max | Unit |
---|---|---|---|---|
Frequency | 60.5 | GHz | ||
EIRP | +10 | dBm | ||
Horizontal -3dB Beam Width | 52 | 65 | 78 | ° |
Vertical -3dB Beam Width | 42 | 53 | 64 | ° |
Digital interface | RS-232 / BLE | |||
Supply Voltage | 5 | V | ||
Supply current | 60 | mA | ||
Dimensions | 35 x 50 x 8 | mm | ||
Weight | 5 | g | ||
Operating Temp | -40 | +85 | ℃ | |
Accuracy | ±1 | mm | ||
Response Time | 1 | 60 | s | |
Detection distance | 0.5 ~ 10 | m |
-
1날씨, 온도 영향을
받지 않음!레이더 센서는 초음파, 적외선 센서와 달리 날씨(눈, 바람, 안개, 바람, 먼지 등)와 온습도 영향을 받지 않습니다.
야외 환경, 여름, 겨울철에도 정확도가 높습니다. -
2벽투과 → 벽 내부 위치!
시각적 효과!센서는 벽, 유리 등을 투과하기 때문에 V-PR100
재실감지센서는 벽 안에 센서를 위치시켜도 감지가 가능하기 때문에 겉으로는 센서가 보이지 않아
시각적으로 편안한 효과를 줄 수 있습니다.
(단, 금속체인 철, 알루미늄 등과 액체인 물, 얼음 등에 경우 벽 내부 위치하기 어렵습니다.) -
3정지한 상태,
호흡 통해 사람 감지!움직임없는 정지한 경우라도 자동으로 호흡을 측정하여 사람의 존재 유무를 정확하게 파악합니다.
즉, 움직임 있든 없든 재실감지 센서는 정확하게
사람을 감지할 수 있습니다.
활용분야
-

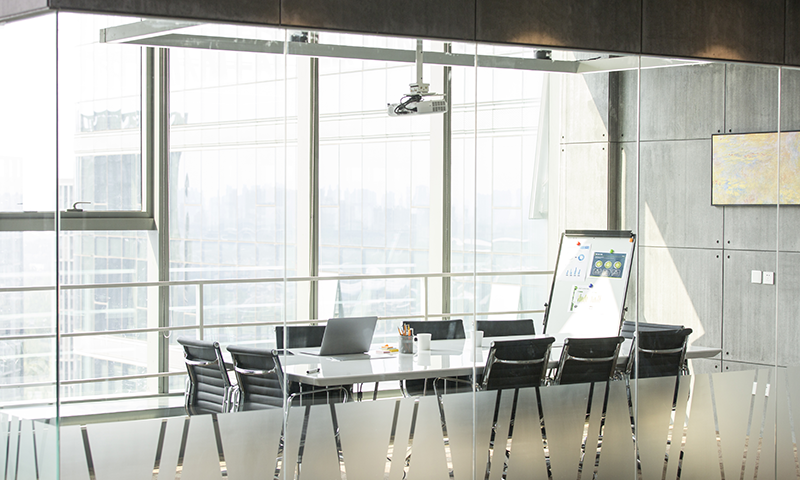

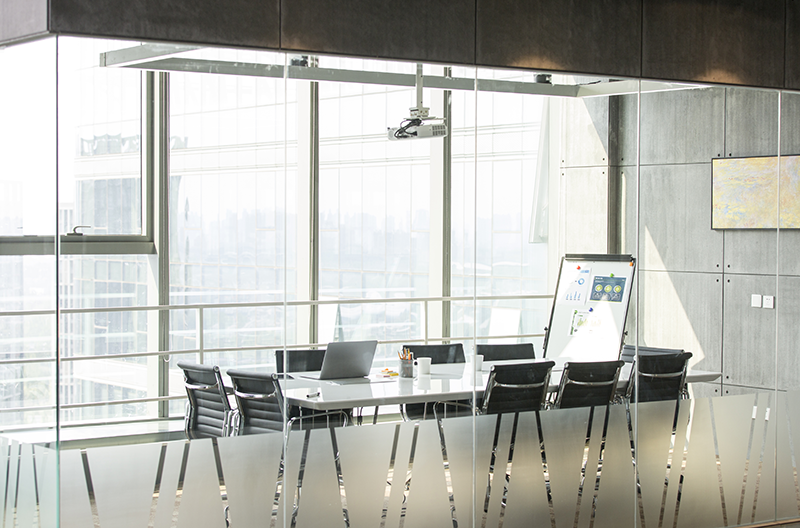

회의실·사무실예약
-

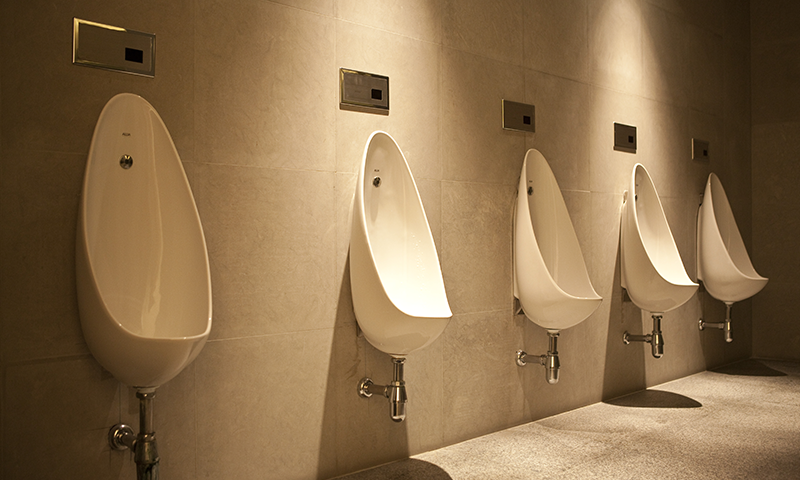

화장실
-

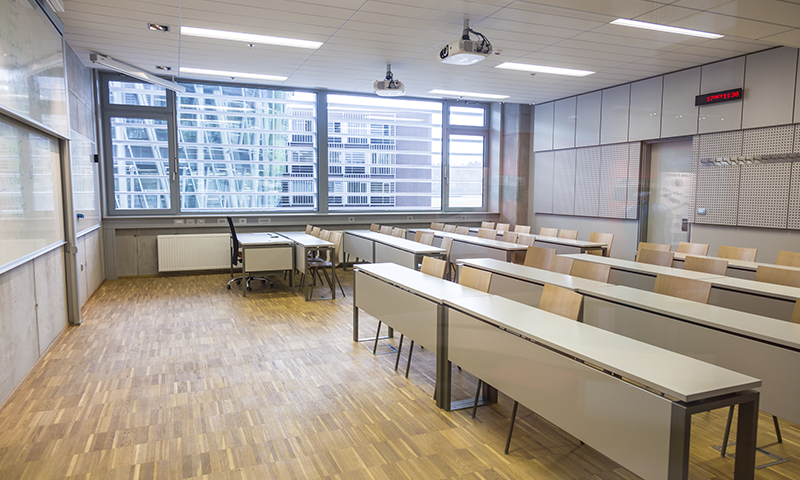

강의실
-

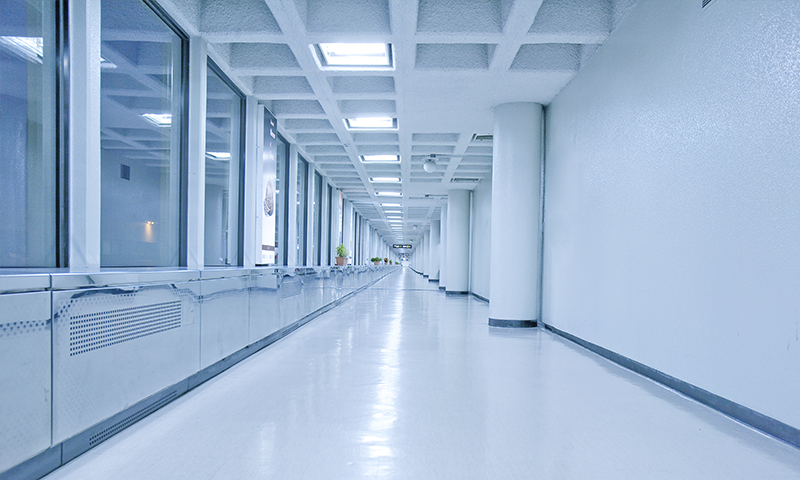

복도
-

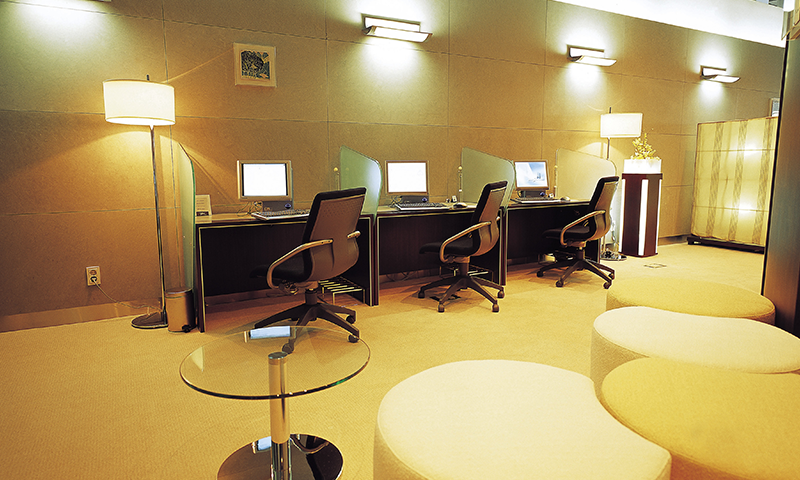

휴게실
-
방범
빌딩 / 아파트 / 병원 / 스포츠 센터 / 복지관 / 주차장 / 스튜디오 / 교육시설 / 방범(여성 원룸, 1인 가구) 등
사람의 출입이 잦지만 일일이 관리할 수 없는 장소에 활용됩니다.
