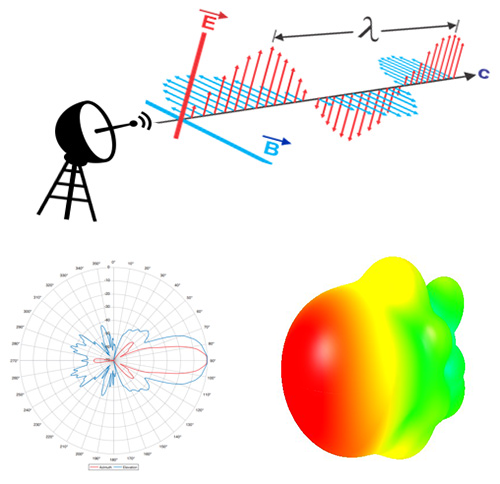

안테나Antenna
- 안테나는 공기중으로 흐르는 무선신호를 전자파로 변환하여 전자파를 이용하여 송신파를 수신하기 위한 부품입니다.(전자파는 공기, 물속, 제한된 거리에서 작용할 수 있습니다.)
- 안테나는 전방향 통신이 가능한 등방성 안테나와 특정 방향의 전파 통신이 가능한 지향성 안테나로 분류할 수 있습니다.
당사에서는 다음과 같은 안테나를 취급합니다.
1. 야외 전파분석용 (방향탐지, 방향성, 등방성) 안테나
2. 10GHz UWB 안테나 (RTLS, IR-UWB) 등방성, 지향성 안테나
3. 레이더용 (10GHz, 24GHz, 60GHz, 77GHz, 120GHz) 배열 mmwave 안테나
4. 기타 IOT용 (Lora, LTE-catM1, Bluetooth, Wifi 등) 안테나
5. Aip(Antenna in Package) 안테나 반도체
사용 목적에 따라 안테나의 이득, 빔 폭, 방사패턴 등 선정이 가능하며 전반적인 컨설팅과 양산이 가능합니다.
안테나 분야
-
1
컨설팅
사용 환경과 목적에 맞게 안테나 주파수, 크기, 설계 등 전문 기술 상담
-
2
개발 및 매칭
1) 고객 요청에 의한 주문제작
2) 안테나 매칭 및 RF 성능개선 -
3
판매
크래카 쇼핑몰을 통해 지향성,
등방성, 혼, 패치, 자기장 안테나 구매 가능 -
4
교육
‘임베디드 무선통신을 위한 안테나 이해와 활용‘ 응용과정 교육
안테나 쇼핑몰
| HyperLOG 시리즈 | OmniLOG | PowerLOG | UWB 비발디 | UWB | |
 |
 |
 |
 |
 |
|
| 방식 | 지향성 안테나 | 옴니 안테나 | 혼 안테나 | 패치 안테나 | 자기장 추적 |
|---|
ㆍ각 주파수별/ 종류별 안테나를 판매하고 있으며 사후관리와 기술지원을 제공합니다.
ㆍ해당 그림을 클릭하면 안테나 카테고리로 이동되며 데이터시트, 가격을 확인할 수 있습니다.
안테나 교육
IR-UWB 레이더 센서 기술
-
-
IR-UWB 레이더 센서 기술이란Impulse Radio Ultra Wide Band(임펄스 방식 초광대역통신)
FCC가 권고하는 UWB 정의는 다음의 조건 중 하나를 충족시켜야 합니다.
- 방사된 신호의 스펙트럼에서 중심 주파수 대비 대역폭 (상측파-하측파)이 적어도 500MHz 이상의 점유 대역폭을 차지해야 합니다.
- 주파수 대역폭이 중심 주파수의 20%가 되어야 합니다.
UWB는 3.1GHz에서 10.6GHz에 이르는 넓은 주파수 대역을 사용할 수 있어 저전력, 고정밀 특성을 가지게 됩니다. 당사는 X-band (8GHz~10GHz) 대역과 V-band (60GHz) 대역의 레이더 기술을 보유 하고 있습니다.
UWB 기술 응용 분야
-
붕괴된 건물에서의 인명구조
-
화재 발생 시 인명 감지
-
수면상태 감지(헬스 케어)
-
지면 탐지
단일 안테나, Array 안테나 기술 개발 UWB Front-End 모듈, TRX 모듈 개발 및 Array 안테나 제어 기술
UWB 레이더 모듈 쇼핑몰
| X4M06 | X4M202 | X7 | X7 Ev Kit | |
 |
 |
 |
 |
|
| 용도 | 레이더 개발키트 | 호흡탐지 센서 | 재실감지 센서 | 레이더 개발키트 |
|---|---|---|---|---|
| KC 인증 | O | O |
ㆍ해당 사진을 클릭하면 쇼핑몰로 이동됩니다.
OEM 개발 컨설팅
-
1
기술 컨설팅
석박사급 엔지니어들이 전문적이고
체계적인 기술 컨설팅 진행 -
2
외주개발
1) 고객 요청에 의한 연구개발
2) 고객사 레이더 개발 시,
기술 방향 제시 & 일정 부분 개발 가능 -
3
교육
10년간의 개발 경험과 실무 경험을 녹인
온라인 강의&교재를 제작하여 교육센터 운영
ㆍ기술 컨설팅 및 제품/미팅 문의사항은 sales@craeca.com or 031-360-2830으로 문의주세요
CW/FMCW 레이더 기술
-
-

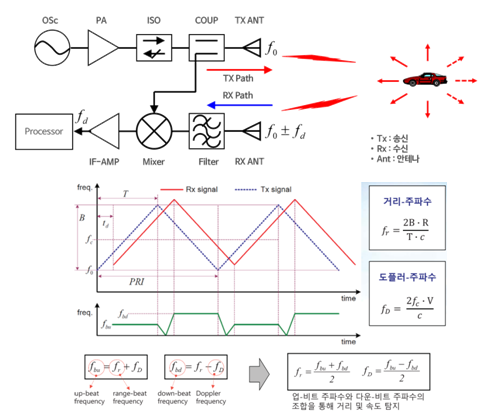

CW/FMCW 레이더 기술Continuous Wave/Frequency Modulation Wave
CW방식은 정현파 신호를 송신하여 되돌아오는 주파수가 다르게 수신되어 나타나는 주파수 차이를 이용하여 속도를 알 수 있는 방식이며, 주로 모션 감지, 속도 측정 분야에 사용 되는 방식입니다.
FMCW 방식은 FM변조된 송신파를 수신받아 발생하는 주파수를 이용하여 거리특성을 알 수 있는 방식으로, 속도, 거리측정이 가능하며, 안테나를 두 개 이상 사용할 경우 위치를 파악할 수 있는 방식입니다.
당사는 단거리 (약 10m), 중거리(200m), 장거리(2km) 레이더 기술을 보유하고 있습니다.
CW/FMCW 응용분야
-
보안 감지
-
조명 제어
-
차량 과속 감지
-
공의 궤적 및 속도 측정
단일 안테나, Array 안테나 기술 개발 UWB Front-End 모듈, TRX 모듈 개발 및 Array 안테나 제어 기술
CW/FMCW 레이더 모듈
| K-MC1 | K-LC7 | K-LC5 | K-LD2 | K-LD7 | |
 |
 |
 |
 |
 |
|
| 방식 | FMCW/FSK/CW | FMCW/FSK/CW | FMCW/FSK/CW | Doppler CW | FSK |
|---|---|---|---|---|---|
| 신호처리 | X | X | X | O | O |
| 평가보드 유/무 | 유 | 유 | 유 | 유 | 유 |
| Beam aperture | 25°/12° | 80°/ 34° | 80°/ 34° | 80°/ 34° | 80°/ 34° |
| 디지털 출력 | X | X | X | 속도 | 거리, 속도, 각도(-90°~+90°) |
ㆍK-LC 시리즈 모듈은 신호처리가 되어 있지 않으며 아날로그 신호만 나오는 제품으로 데이터가 나오지 않아 단독으로 사용이 불가능합니다.
따라서 사용자가 직접 신호처리를 해서 사용해야 합니다.
ㆍ K-LD 시리즈 모듈은 신호처리가 되어있는 제품으로 단독사용으로 사용이 가능합니다.
데이터는 모델명에 따라 속도, 거리, 각도(-90° ~ +90°) 을 뽑을 수 있습니다.
ㆍ그외 제품은 쇼핑몰에서 확인할 수 있습니다.
OEM 개발 컨설팅
-
1
기술 컨설팅
석박사급 엔지니어들이 전문적이고
체계적인 기술 컨설팅 진행 -
2
외주개발
1) 고객 요청에 의한 연구개발
2) 고객사 레이더 개발 시,
기술 방향 제시 & 일정 부분 개발 가능 -
3
교육
10년간의 개발 경험과 실무 경험을 녹인 온라인 강의&교재를 제작하여 교육센터 운영
ㆍ기술 컨설팅 및 제품/미팅 문의사항은 sales@craeca.com or 031-360-2830으로 문의주세요
고정밀 위치인식모듈
-
-

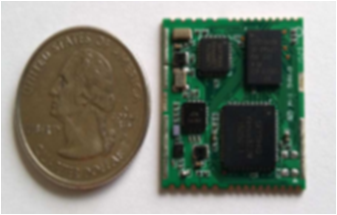

고정밀 위치 인식 모듈이란
Cm 단위의 고정밀 측위가 가능한 GPS 모듈과 UWB 기술을 이용한 RTLS 방식의 위치 인식 모듈입니다.
- 고정밀 위치인식 모듈 개발
- 고정밀 측위 기술 RTK 방식 GPS 모듈
- Active RFID(UWB 기술이용)
-
-

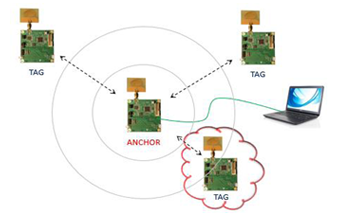

RTLS 방식이란Real Time Location System(실시간 위치 추적 시스템)
실시간으로 사물의 위치 정보 측위를 통해 다양한 서비스를 제공하는 시스템입니다. 근거리 및 실내와 같은 제한된 공간에서의 위치 확인 및 위치 추적 시스템을 통칭하며 사람 또는 사물의 위치를 파악할 수 있습니다.
이동형 장비에 부착된 센서(TAG)와 와이파이(AP)가 통신하며 장비의 실시간 위치를 컴퓨터로 전송해 줍니다.
RTLS 기술 활용 분야
-
물류 동선 파악
-
환자, 의료기기
위치 추적 -
제품 검수 시간 단축
총알배송 -
건설현장 근로자 위치,
위험환경 요소 파악
RTLS 시스템은 물류, 헬스케어, 생산 시설 등 사물인터넷(Internet of Things, IoT)과 관련된 다양한 분야에서 활용되고 있습니다.
